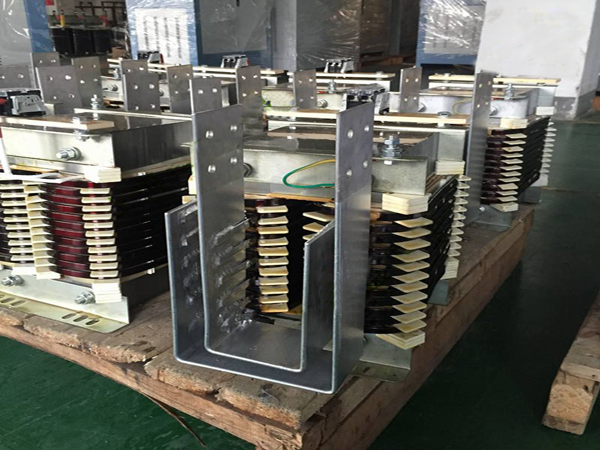

硅碳棒加热变压器HDG-80KVA

硅碳棒加热变压器HDG-80KVA



产品描述


应用范围   电源                                      瑞云

       HSG HDG                         频率特性      低频

电源相数   三相单相                        铁心形状      EI型

冷却形式   干式                            铁心形式      芯式

绕组形式  双绕组                           防潮方式      开放式

冷却方式   自冷                            外形结构      立式

    1V 3V 7V 10V 20V 25V 28V 30V 42V 55V 60V 70V 110V 170V 180V

 (η)                                   95%

额定功率  1KVA-200KVA                           无附加波形失真

1概述

硅钼棒(玻璃电熔)炉变压器是我公司针对硅钼棒电炉(玻璃电熔炉)配套而设计,适用于电源隔离低压输出的场合。

2用途

硅钼棒(玻璃电熔)炉变压器供硅钼棒(玻璃电熔)炉前电源之用。

3结构特征

硅钼棒电热体的电阻随温度升高急剧增大,开始加热时,电热体的电阻较小,所需电压较低,约为工作电压的l/ 4—1/3,根据硅钼棒电热体的工作电压及其电阻和温度的正向特性,变压器输出电压采用多抽头的方式来满足加热体在不同温度时需要的工作电压,从而提高电网功率因数。



4订货须知:
          1、产品型号
        2、额定容量
        3、相数
        4、联接组别
        5、调压方式
        6、高、低压电压

        7、特殊要

5硅钼棒炉变压器技术数据


型号

额定容量(KVA)

相数

额定电压

联结组标号

损耗(W)

空载电流%

阻抗电压%

外限尺寸(mm)
长×宽×高

一次(V)

二次(V)

空载

短路

DG-10/0.5

10

1

220.380












80

250

3.5

3.5

400×350×530

DG-12/0.5

12

1

220.380



85

280

3.5

3.5

400×350×550

DG-16/0.5

16

1

380



100

400

3.2

3.5

430×350×550

DG-20/0.5

20

1

380



120

450

2.85

3.5

450×380×560

DG-25/0.5

25

1

380



130

480

2.8

3.5

450×400×580

DG-30/0.5

30

1

380



150

570

2.6

3.5

470×400×600

DG-40/0.5

40

1

380



160

620

2.5

3.8

500×400×600

DG-50/0.5

50

1

380



180

700

2.5

3.8

530×420×630

DG-80/0.5

80

1

380



200

800

2.1

4

620×400×650

DG-120/0.5

120

1

380



360

1320

1.8

4

750×420×680

SG-20/0.5

20

3

380

D.y11

100

460

3.2

3.5

550×320×480

SG-25/0.5

25

3

380

D.y11

160

640

3.1

3.5

580×350×500

SG-30/0.5

30

3

380

D.y11

180

720

2.8

3.5

600×380×550

SG-35/0.5

35

3

380

D.y11

200

840

2.6

3.5

650×380×550

SG-40/0.5

40

3

380

D.y11

220

920

2.5

3.5

680×400×580

SG-50/0.5

50

3

380

D.y11

300

1400

2.1

3.5

750×400×600

SG-60/0.5

60

3

380

D.y11

340

1600

1.9

3.8

780×400×650

SG-80/0.5

80

3

380

D.y11

380

1900

1.8

3.8

820×430×680

SG-120/0.5

120

3

380

D.y11

480

2160

1.6

4

950×450×700

SG-150/0.5

150

3

380

D.y11

560

2480

1.5

4

1020×500×800

SG-200/0.5

200

3

380

D.y11

620

2600

1.3

4.5

1100×500×950

SG-250/0.5

250

3

380

D.y11

820

3560

0.8

4.5

1150×520×1000

SG-315/0.5

315

3

380

D.y11

920

5200

0.7

4.5

1200×550×1150

SG-400/0.5

400

3

380

D.y11

1120

6000

0.6

4.5

1300×550×1200

SG-500/0.5

500

3

380

D.y11

1140

6900

0.58

4.6

1350×580×1250

SG-630/0.5

630

3

380

D.y11

1450

7100

0.58

4.6

1750×1150×1700

SG-720/10

720

3

10000

D.y11

1600

7500

0.56

4.6

1820×1300×1850

SG-850/10

850

3

10000

D.y11

1750

8250

0.56

4.6

1850×1360×1850

SG-1000/10

1000

3

10000

D.y11

1950

10800

0.56

4.8

2000×1350×2015

SG-1125/10

1125

3

10000

D.y11

2200

12000

0.56

4.8

2065×1350×2075

SG-1600/10

1600

3

10000

D.y11

25000

15000

0.54

4.8

2150×1400×2150
