1140V变380V三相干式变压器

1140V变380V三相干式变压器

作者:shruiyundq    来源:上海瑞云    发布时间:2019-03-07 07:37    浏览量:

产品描述:
应用范围         电源                                               瑞云
               S(J)G                                    频率特性      低频
电源相数        三相                                      铁心形状      EI型
冷却形式       干式                                       铁心形式      芯式
绕组形式      双绕组                                    防潮方式      开放式
冷却方式     干式自冷                                 外形结构      立式
        1140V/380V                             率(η)     90%
额定功率    100KVA                                   额定电流      151.9A
一,三相干式变压器概述
     S(J)G系列三相干式变压器是我公司在参照国际同类产品,结合我国国情的基础上研制生产的新一代节能型 干式变压器,从300VA到1000KVA之间,符合IEC439、GB5226等国际、国家标准,绕组采用脱胎整列绕制方法;变压 器进行真空浸漆,使变压器的绝缘等级达到F级或H级,产品性能达到国内外先进水平。S(J)G系列三相干式变压器 广泛适用于交流50Hz至60Hz,电压1500V以下的电路中,广泛用于矿山,煤矿,进口重要设备、精密机床、机械电子设备、医疗设 备、整流装置,照明等。产品的各种输入、输出电压的高低、联接组别、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等,均可根据用户的要求进行精心的 设计与制造。加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N- G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。
二,适用范围
     S(J)G系列三相干式变压器, 适用于交流50~60Hz,输入电压不超过1500V的电路中,作为各类机床、机械设备等一般电器的控制电源、局部照明及指示电源、也可作为小型动力电源用。
三,产品技术特征及特点
1,  接线方式 Y/D
2, 输入电压:1140V
3,效   率:≥90%
4, 波形失真:无附加波形失真
5, 功能:具有输入电压、输出电压、电流等指示
7, 可长期连续长期无人值守工作
8, 绝缘电阻:≥50MΩ
9,  电气强度:工频正弦电压2000V历时一分钟无击穿及闪络现象
10, 过载能力:二倍的额定电流,维持一分钟。
     在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰,隔离变压器将三线△接线转换为四线Yo系统,加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地,十分严格,否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的干式隔离降压变压器。

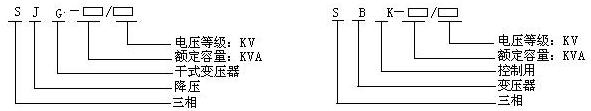

四,型号的含义:

五,技术指标:
                                三相降压变压器
                            S(J)G(1KVA-1000KVA)
输入电压         三相:220V、380V、440V 480V、660V 1140V(客户可以自定电压 )
输出电压 三相:36V 100V、127V、200V、240V、400V、600V、690V(客户可以自定电压)
                             155摄氏度(含环境温度)
波形畸变                                <0.1%
高压测试                       ( 输入1140V耐压) 4000V, 1分钟无击穿
工作频率                              50Hz-60Hz
                                   ≥90%

六,正常工作条件及安装条件
1、海拔: 安装地点的海拔不超过2000m;
2、温度:周围空气温度不超过+40。C,且其24h内的平均温度值不超过+35。C,周围空气温度的下限为-5。C;
3、湿度:最高温度为+40。C时,空气的相对湿度不超过50%; 在较低的温度下可以允许有较高的相对湿度,例如+20。C达90%;
4、安装在无剧烈震动和冲击振动的地方;
5、在无爆炸危险介质中,且介质中无腐蚀金属和破坏绝缘的气体及导电尘埃的地方。

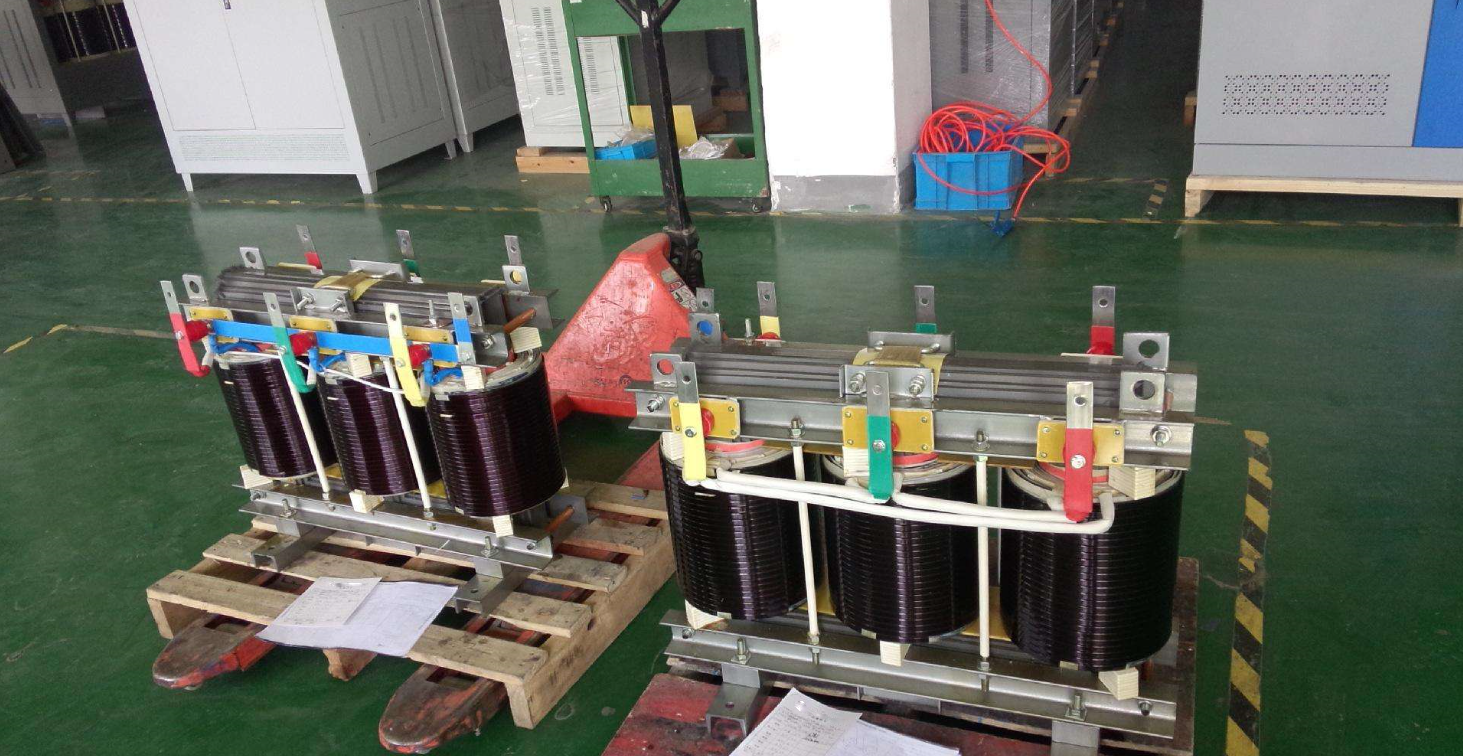

七,结构特征
    S(J)G系列三相降压变压器可制成开启式或防护式,具有损耗低、噪声小、防火性能好和不污染环境等优点。变压器按产品的用途分为控制变压器和照明变压器;控制变压器是属于固定式变压器;照明变压器除机床用的照明变压器之外,属于可移式变压器。变压器的铁芯采用冷轧硅钢片,铁轭两侧以型钢或钢板作夹件,通过螺杆加以紧固。产品按结构分为开启式和防护式两种,防护式是采用钢板加工成箱壳,变压器在箱壳内部,箱壳外有进出线孔,以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控仪、转向轮等,以便移动。
八,产品执行标准:
GB6450-1986       GB 19212.1-2003   GB/T 10228-1997
GB/T18494.1-2001  JB/T 3924-1999    GB:1094 - 2003
